Элеватор и зерновой причал, Саратовская область: опыт проектирования

Назначение: Хранение и отгрузка зерна
Место: Саратовская область
Хранение: до 100 000 т зерна
Приёмка в сезон: до 2 500 т в сутки
Погрузка на суда: до 350 т/ч

Элеватор на 100 тысяч тонн

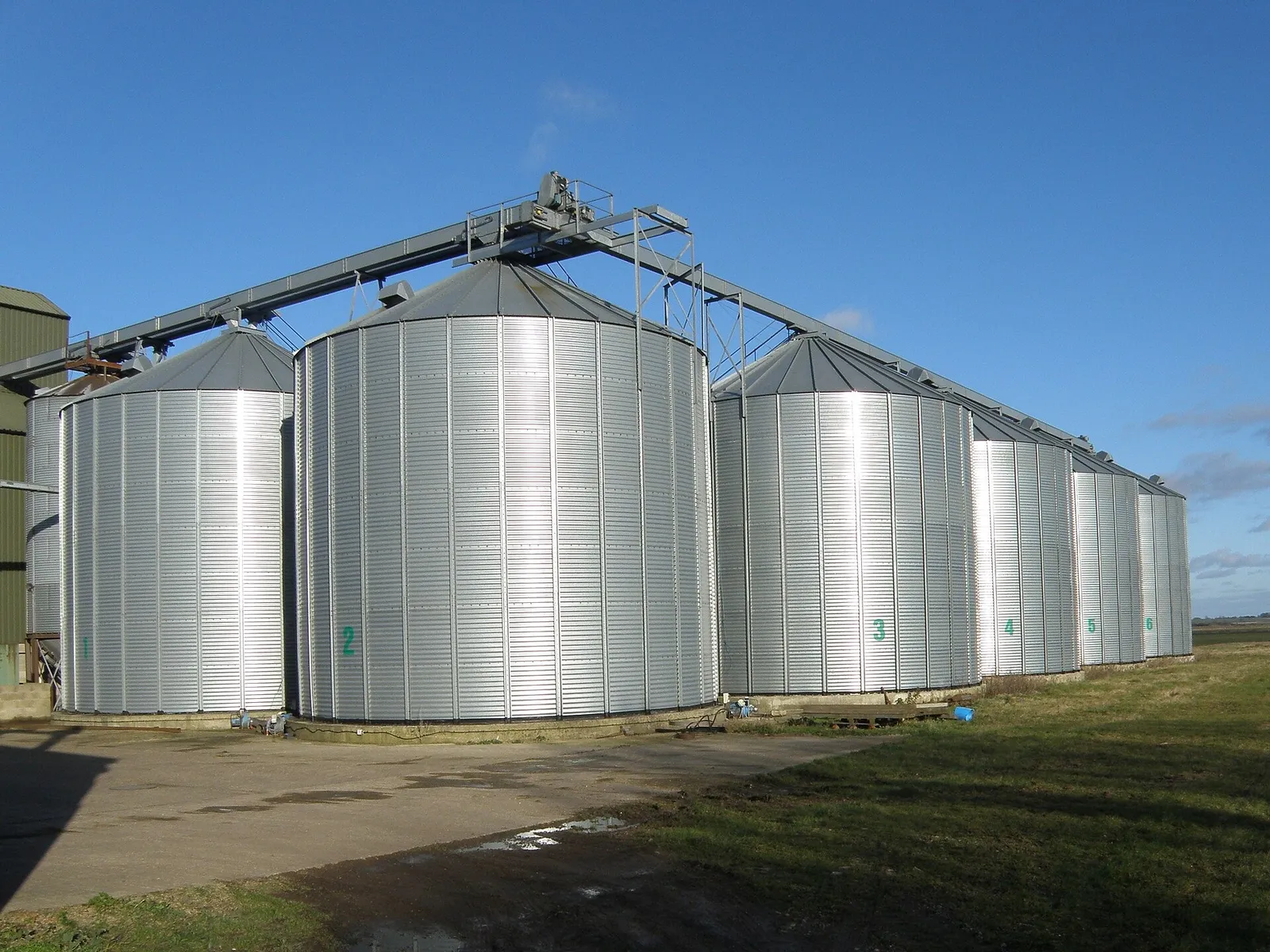

Комплекс для приёмки, очистки, сушки и хранения зерна: пшеницы, ячменя, гороха, овса, льна, тритикале. Зерно хранится в двенадцати металлических силосах с плоским дном, каждый диаметром 24,5 метра, высотой 23 метра и вместимостью около 6 700 тонн. В силосах термометрия и активное вентилирование, показания выведены в диспетчерскую.

Путь зерна

Машина въезжает через КПП и идёт в лабораторию: пробу берут автоматические пробоотборники сразу с машины и прицепа. Потом весы на 80 тонн и приёмка: два разгрузчика выгружают автопоезда без расцепки, двумя потоками по 175 т/ч. Дальше очистительная башня с двумя линиями, восемь оперативных силосов для влажного зерна, две сушилки по 80 т/ч, и только потом хранение.

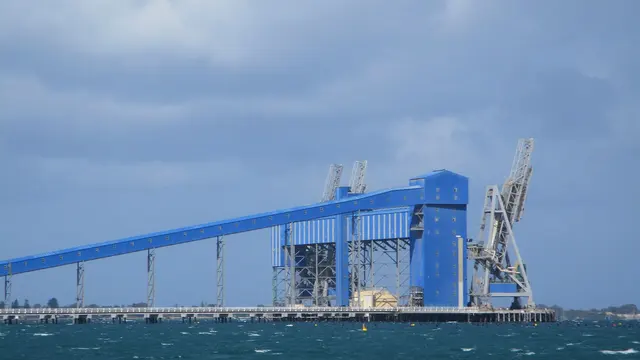

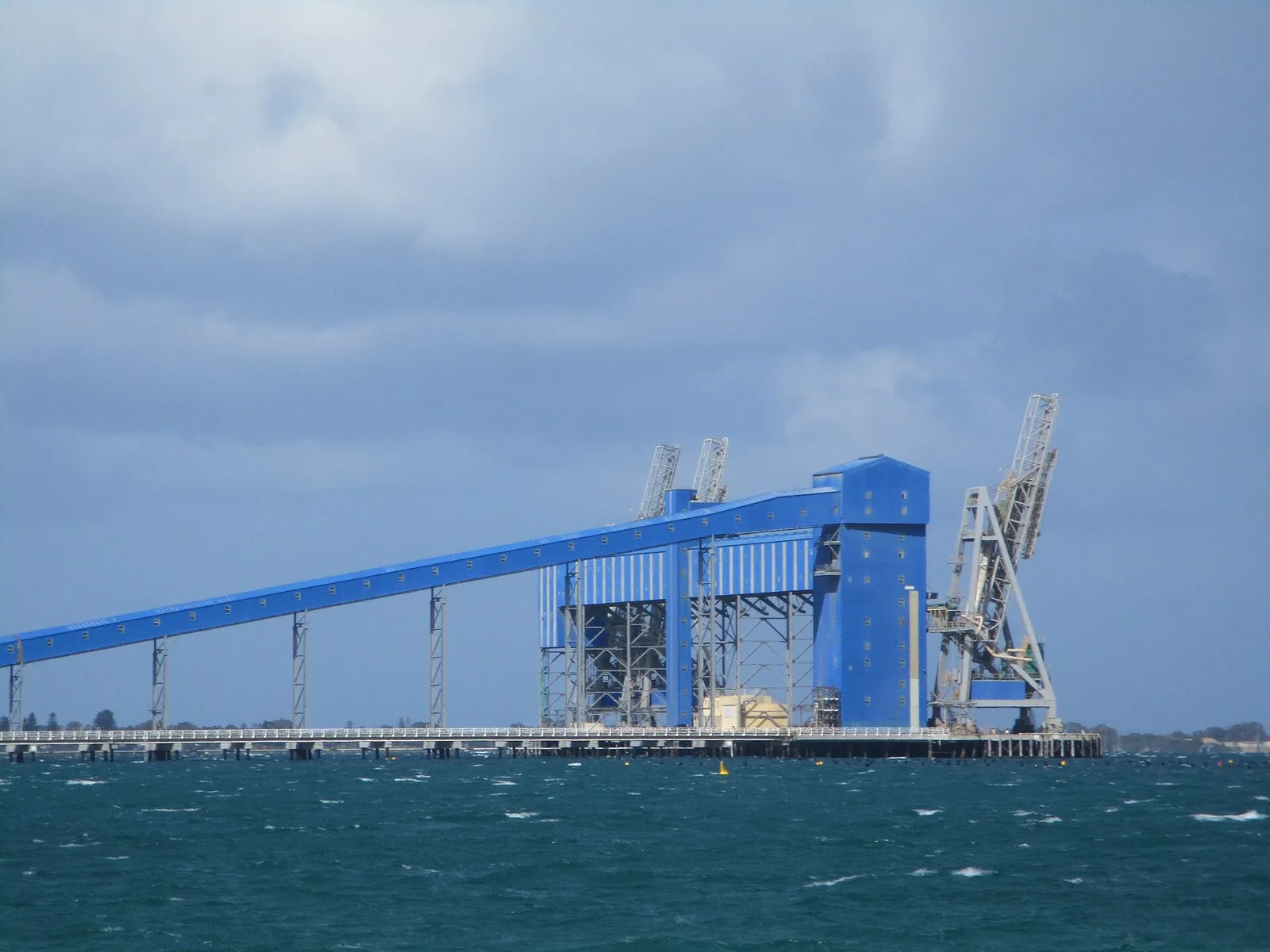

Причал с транспортной галереей

Второй проект — гидротехническое сооружение для отгрузки зерна на суда-сухогрузы. С машин зерно поступает в склад на 8 350 м³, где ждёт подхода судна. Оттуда через поточные весы оно идёт по закрытым ленточным конвейерам галереи к судопогрузочной машине производительностью до 350 т/ч.

Что входило в работу

Генплан, технологические решения, расчёт производительности линий, аспирация и взрывопожаробезопасность: элеватор относится к опасным производственным объектам III класса. Проекты прошли стадию П.

Фото силосов: Michael Trolove, CC BY-SA 2.0. Фото причала: Calistemon, CC BY-SA 4.0.
